Soundkarte

Allgemein

Verfügt der Computer über eine Soundkarte, so kann ELS-Professional folgende Signale zum Auswerten dekodieren:

  • FMS
  • ZVEI (5-Tonfolgen)
  • POCSAG


und folgende Signale zum Alarmieren erzeugen:

  • FMS
  • ZVEI


Schnittstelle

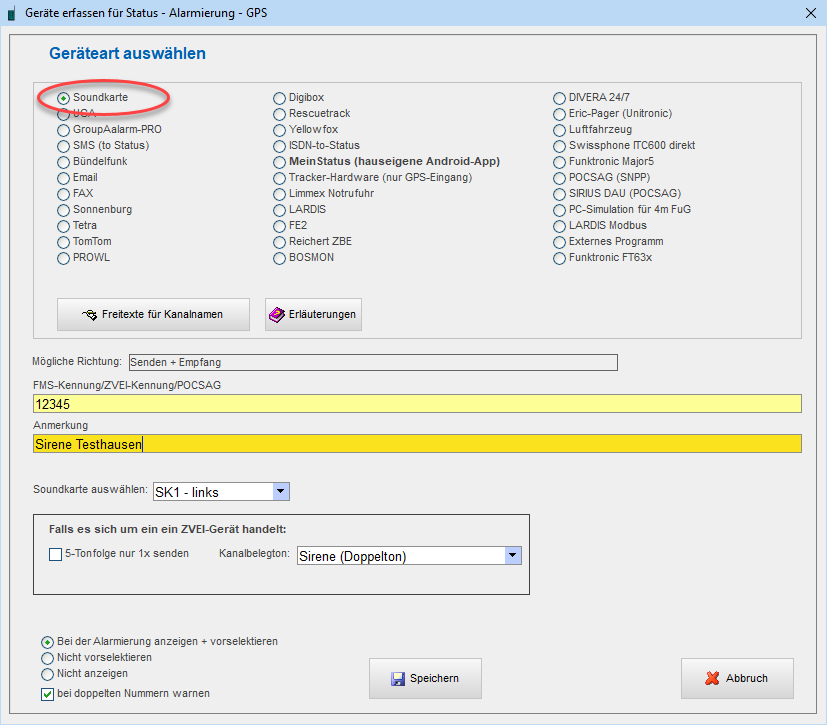

Einstellungen bei <Geräte>




ELS erkennt bei der Alarmierung anhand der Länge der Kennung (5=ZVEI, 7=POCSAG, 8=FMS) wie es alarmieren muss.

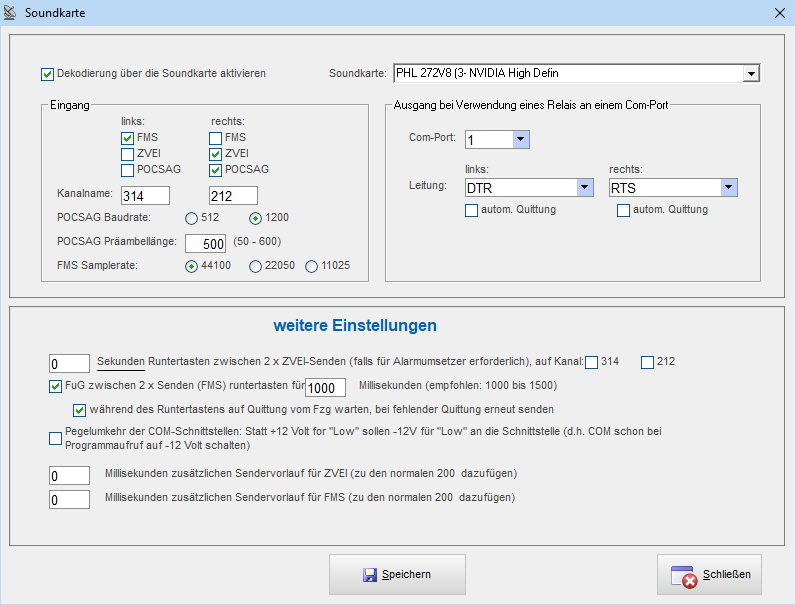

Eingang



Ist nur ein FuG angeschlossen, so sollte nur entweder rechts oder links dekodiert werden. Ansonsten dekodieren beide Kanäle der Soundkarte das Signal und ELS-Professional geht davon aus, dass 2 unterschiedliche Signale auszuwerten sind.


Kanalname



Der Kanalname ist ein Freitext und erscheint nur in der Kanalübersicht des Statusverlaufes im Reiter ''FMS'' im Hauptfenster.


Ausgang



Soll kein FuG zum Senden eines Status angeschlossen werden, so müssen hier keine Einstellungen vorgenommen werden. Soll ein FuG zum Senden angeschlossen werden, so wird hier eingestellt,


  •  welcher COM-Port
  •  mit welcher Steuerleitung (DTR und RTS zur Auswahl)


verwendet werden soll. Entsprechend müssen die Kabel vom COM-Port zum Relais/Optokoppler hergestellt werden.


Hinweis: ELS-Professional kann beim COM-Port zwei voneinander unabhängige Steuerleitungen schalten.




Dekodieren (Empfangen)


Der Eingang eines Funkgerätes wird am Soundkarteneingang angeschlossen. Die Soundkarten haben einen Stereo-Eingang und so kann ELS-Professional auch beide Eingangskanäle getrennt voneinander dekodieren.


Kodieren (Senden)


In Senderichtung wird nur ein Monosignal auf die beiden Lautsprecherleitungen erzeugt.



Sendebetrieb mit Funkgeräten


Für den Sendebetrieb müssen die erzeugten FMS-Signale/ZVEI-Signale automatisch über Funk gesendet werden.

Darüber hinaus ist eine zusätzliche Hardware erforderlich: ein Relais, dass an der seriellen Schnittstelle (COM-Port) angeschlossen wird.


ELS-Professional macht der Reihenfolge nach folgende Dinge:


  • Erzeugen des Tones
  • Der eingestellte COM-Port für den linken oder rechten Kanal wird aktiviert, so dass ein jeweils daran angeschlossenes Relais geschaltet wird. Am anderen Ende des Relais ist die Sendetastung des Funkgerätes angeschlossen.
  • Ton wird als Monosignal an den Soundkartenausgang geschickt und somit ans Funkgerät
  • COM-Port-Signal wird wieder weg genommen, Relais schließt



Die richtigen Einstellungen der Soundkarte (Lautstärke, Höhen/Tiefen) müssen unter Umständen unter Zeitaufwand ermittelt und ständig beibehalten werden.
