Lardis Modbus

1) Digitalen Ausgang auf einen externen Modbus setzen

2) Digitalen Ausgang auf einen internen Modbus setzen (internes Register bzw. virtueller Modbus)

LARDIS kann Modbus Module der Hersteller WAGO und Weidmüller ansteuern und lesen.

Diese Module müssen im selben LAN wie LARDIS angeschlossen, und mit Hilfe des LARDIS Managers eingebunden sein.

Dazu kann ein Ereignis

• durch senden einer "1" gesetzt werden
• nach einer einstellbaren Anzahl von Sekunden oder gleich danach durch Senden einer "0" zurückgesetzt werden

Sollten die externen Modbus Kanäle nicht ausreichen, können bis zu 1024 internen Register gesetzt / zurück gesetzt werden.

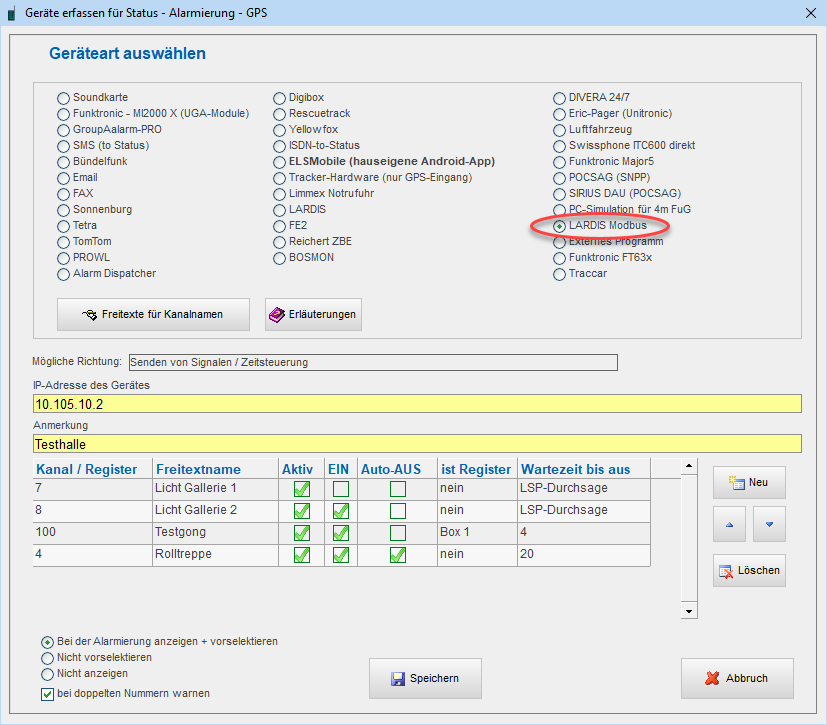

Die Spalten "ist Register" und "Wartezeit bis aus" sind Combo-Boxen mit einer Auswahlmöglichkeit

Button "Neu":

Pro Alarmierung kann ELS beliebig viele Zustandsänderungen veranlassen. Diese werden der Reihe nach von oben nach unten abgearbeitet.

Dabei kann man für jeden Eintrag individuell entscheiden, ob und wie lange bis zum nächsten Eintrag gewartet werden soll.

Eine Wartezeit bietet sich zum Beispiel bei einer Lautsprecherdurchsage an. Die sollte man sich bis zum Ende anhören können.

IP-Adresse:

Hier steht die IP-Adresse der LARDIS-Box, die die Modbus Zustandsänderung eines bestimmten Kanals auslöst

Ausnahme:

Wird in der Spalte "ist Register" der Wert "Box 1" ausgewählt, so wird automatisch die in den Geräte-Einstellungen eingetragene IP-Adresse der ersten Box angesteuert. Das wird nur dann relevant, wenn ausschließlich Register geschaltet werden sollen. Dann kann unter "IP-Adresse" ein beliebiger Wert stehen. D.h., wenn mindestens ein Kanal verwendet wird, muss hier natürlich die IP der entsprechenden Box stehen.

Kanal / Register:

Für den externen Modbus wird der gewünschte Kanal eingetragen.

Für den internen Modbus wird da gewünschte Register eingetragen.

Beides kann gleichzeitig verwendet werden.

Das ein Register des internen Modbus geschaltet werden soll erkennt ELS an der Spalte "ist Register". Hier wird von Ihnen statt dem "nein" der Wert "Box 1" ausgewählt.

Freitextname:

Für die spätere Alarmierung und Auflistung der Kanäle/Register kann hier ein Name eingetragen werden.

Aktiv:

Soll die Zustandsänderung dieses Kanals/Registers bei der Alarmierung berücksichtigt werden, dann muss es aktiv sein

EIN

Wenn "EIN" aktiv ist, wird eine "1 " an den Kanal gesendet, andernfalls eine "0"

Auto-AUS

Wenn aktiv, dann wird nach Beendigung oder nach Ablauf der Wartezeit eine "0" gesendet

ist Register

Wie oben erklärt stehen hier die Werte "nein" und "Box 1" zur Verfügung. Bis Auswahl von "Box 1" wird eine Zustandsänderung an das ausgewählte Register gesendet, ansonsten an den eingestellten externen Kanal.

Wartezeit bis aus

Hier können

1. Werte bis zu 20 Sekunden eingestellt werden oder
2. der Wert "LSP-Durchsage" eingestellt werden

zu 1) Wenn eine Sekundenanzahl gewählt wird, dann sendet die LARDIS-Box nach Ablauf der Zeit den Wert "0" an den gewählten Kanal

zu 2) Wenn "LSP-Durchsage" gewählt wird, wartet ELS solange, bis von gewählten Kanal automatisch ein ENDE-Signal kommt.

          Erst danach macht ELS mit dem nächsten Eintrag weiter.

Beachte darum:

Soll eine Lautsprecherdurchsage durch die Zustandsänderung eines internen Registers anstelle eines externen Modbus angestoßen werden, so muss in der Spalte "Wartezeit bis aus" eine  Sekundenanzahl ausgewählt werden.
