Ausbreitungsmodelle für Schadstoffe


Je nach gewünschter Genauigkeit stehen 3 unterschiedliche Modelle zur Verfügung, die nach Dringlichkeit und Genauigkeit angewendet werden können



1) Schnell, ungenau: Bayer-Zigarre


  • ein Schadstoff mit einer größeren Menge wurde schlagartig und konzentriert freigesetzt
  • Zentrum der Wolke bewegt sich konstanter Geschwindigkeit (Annahme: 4 m/s)
  • durch Zustrom von Luft nimmt die Schadstoffmenge mit zunehmender Entfernung ab
  • Annahme einer Gesundheitsgefährdung ca. 1200 m in Windrichtung
  • Annahme von geringerer Schädigung (Husten, ...) ca. 2500 Meter in Windrichtung
  • Schadstoffwolke hat die Form einer Zigarre









2) Vertretbar schnell, weitere Daten über Schadstoff erforderlich: MET-Ausbreitungsmodell


  • ein Schadstoff mit einer größeren Menge wurde schlagartig und konzentriert freigesetzt
  • abhängig von Wind/Nebel/Wolken/Tageszeit und MAK des Stoffes (in ppm)
  • Annahme: Stoff breitet sich in einem Winkel von 90 Grad in Windrichtung aus







3) Keine plötzliche konzentrierte sondern gleichmäßige Freisetzung: Windausbreitungsmodell


  • bei Abgaswolken
  • Feuer in Chemiefabriken
  • sonstige gleichmäßige Freisetzungen von Chemikalien






Bei diesem Modell zeigt die Karte auf Basis der Unglückszeit in Echtzeit die aktuelle Front des Schadstoffes an.

Die Front (blauer Kegel) wandert auf der Karte mit fortschreitender Zeit.

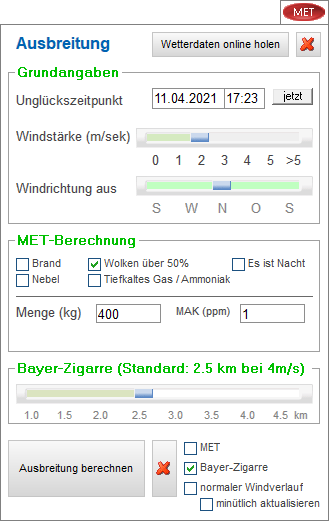

Einstellungen


  1. Bayer-Zigarre
  2. MET
  3. Wind-Ausbreitungsmodell







Für alle drei Modelle sind die Grundangaben erforderlich:


  • Unglückszeit
  • Windstärke
  • Windrichtung


Die Wetterdaten werden entweder online abgerufen manuell eingestellt.

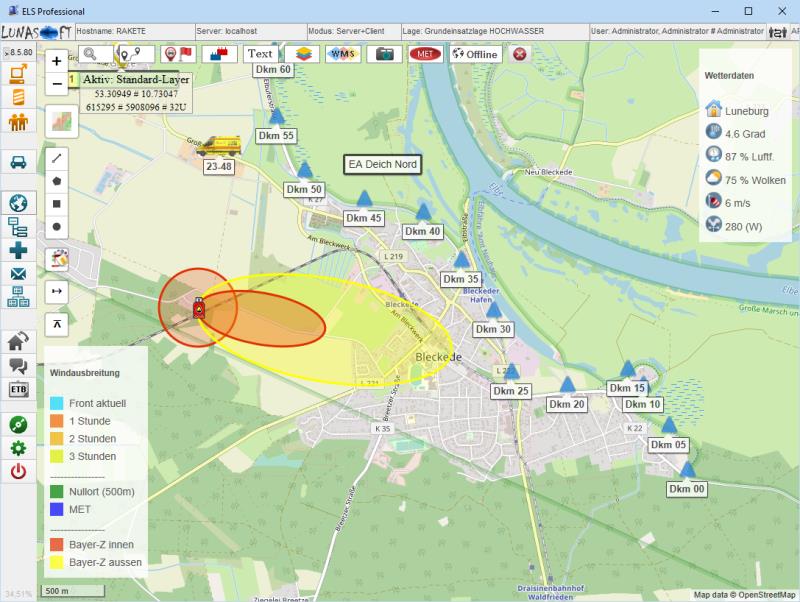

zu 1. Bayer-Zigarre

Hier ist nur die Windgeschwindigkeit manuell einzustellen. Die Einstellung erfolgt manuell, weil eigentlich von der Standard-Windgeschwindigkeit von 2.5 m/s ausgegangen wird.

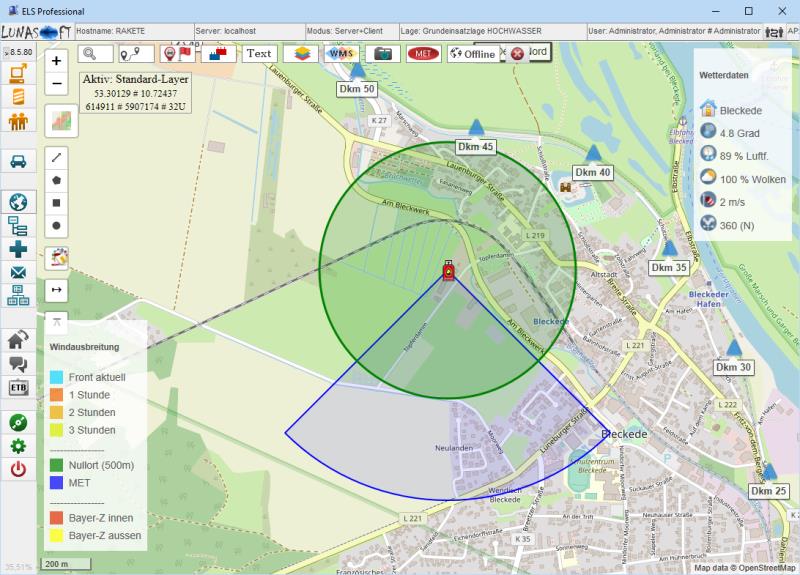

zu 2. MET

Wichtigstes Kriterium ist die MAK (maximale Arbeitsplatzkonzentration) des sich ausbreitenden Stoffes. Je geringer sie ist, umso schädlicher ist der Stoff und umso weiter wird der Gefahrenbereich angenommen.

Eine vom Rechtsinformationssystem Österreichs signierte PDF-Stoffliste mit MAK-Werten liegt dem Setup bei. Sie kann zur ersten Einschätzung verwendet werden.

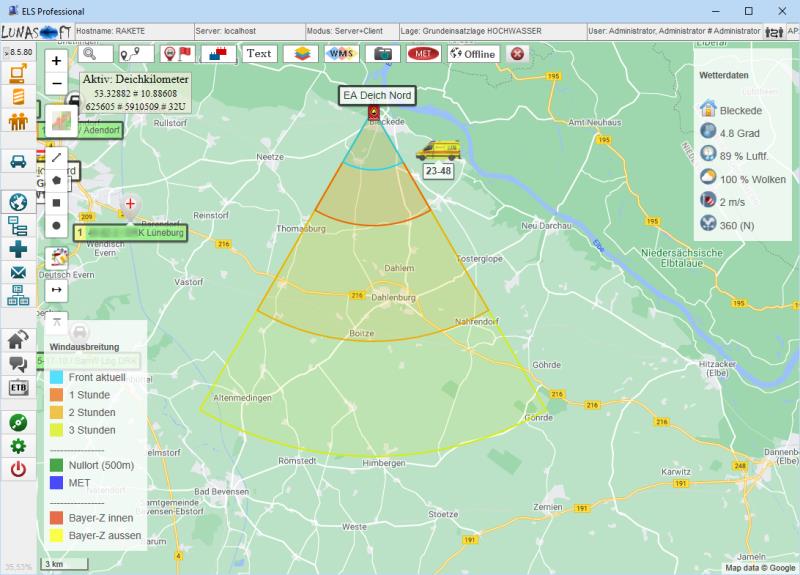

zu 3. Wind-Ausbreitungsmodell

Hier werden keine weitere Einstellungen vorgenommen. Das Modell zeigt neben der aktuell berechneten Front die Schadstoff-Front nach 1,2 und 3 Stunden an.

Die Ausbreitung wird berechnet auf Basis der Windgeschwindigkeit und der Windrichtung, ausgehend von der Unglückszeit.

Die aktuelle Front kann minütlich aktualisiert werden.
